Воротниковый фланец приварной встык Ду 100 Ру 16 сталь 09Г2С

Все производители
Воротниковый фланец приварной встык Ду 100 Ру 16 сталь 09Г2С Узнать цену
Наименование:Воротниковый фланец приварной встык Ду 100 Ру 16 сталь 09Г2С
Артикул:100-16-11-1-В-Ст 09Г2С ГОСТ 33259-2015

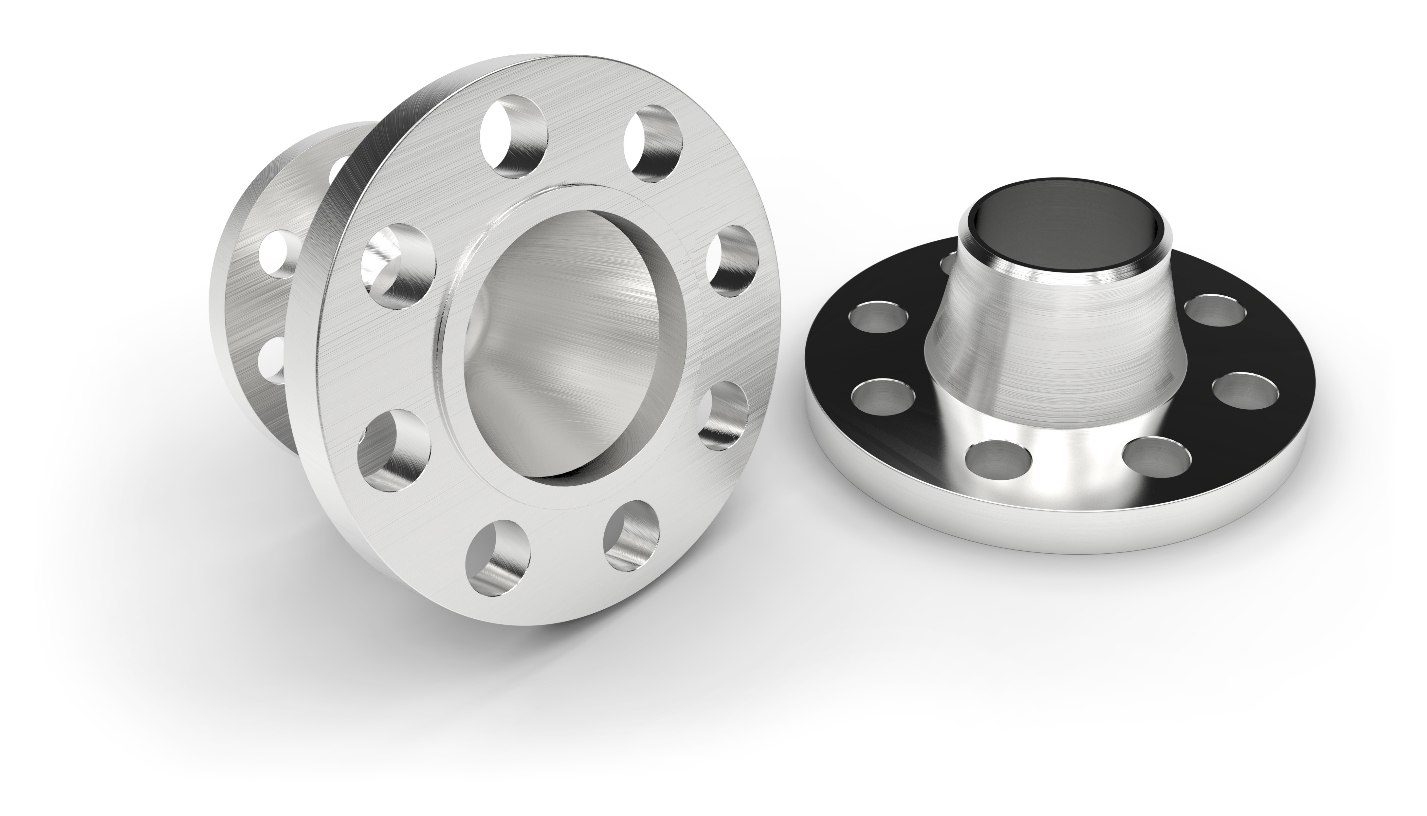

Воротниковый фланец стальной приварной встык, выполненный по ГОСТу 33259-2015, сделан из стали 09Г2С, условный проход Ду (DN) 100 мм, давление Ру (PN) 16 кгс/см2. Является необходимым элементом для трубопровода, применяется для соединения трубопроводной арматуры и присоединении различных приборов, насосов, задвижек, соединительных частей машин, кранов, резервуаров, теплообменного оборудования.

Маркировка 100-16-11-1-В-Ст 09Г2С ГОСТ 33259-2015
ГОСТ 33259-2015
Тип фланцев 11
Номер размерного ряда 1
Сталь 09Г2С
Номинальный диаметр DN, мм 100
Номинальное давление PN, кгс/см2 16
Вес, кг 4.9
Внешний диаметр D, мм 215
Исполнение В
Межосевой диаметр D1, мм 180
Диаметр выступа, мм 158
Внутренний диаметр dв, мм 96
Диаметр основания воротника, мм 130
Диаметр воротника, мм 110
Диаметр отверстия, мм 18
Число отверстий 8
Толщина фланца, мм 17
Высота воротника, мм 50
Высота выступа, мм 3
Номинальный диаметр болтов или шпилек М16
Группа контроля I Цена под запрос
Группа контроля II Цена под запрос
Группа контроля III Цена под запрос
Группа контроля IV Цена под запрос
Группа контроля V Цена под запрос
