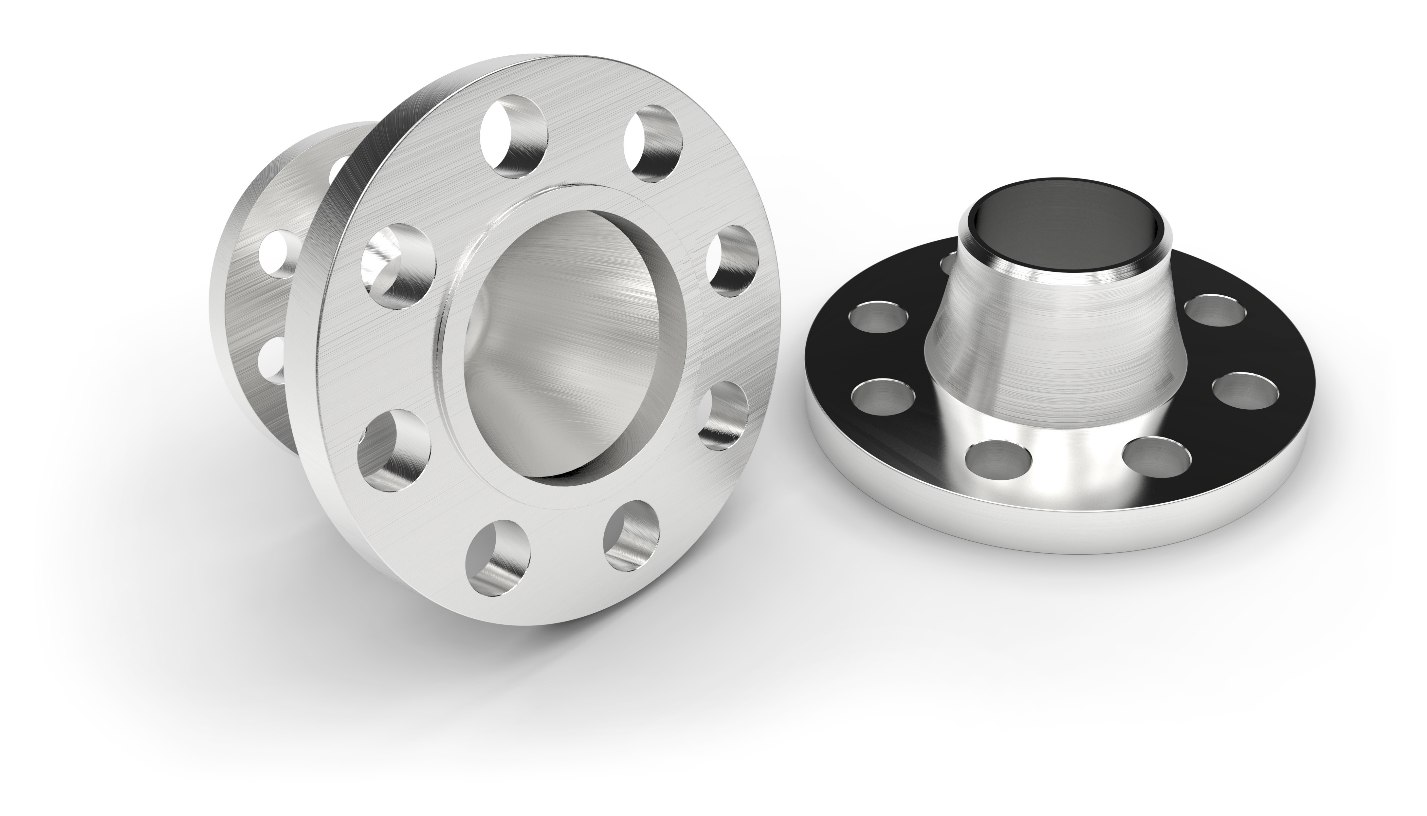

Воротниковый фланец стальной приварной встык, выполненный по ГОСТу 33259-2015, сделан из стали 09Г2С, условный проход Ду (DN) 32 мм, давление Ру (PN) 6 кгс/см2. Является необходимым элементом для трубопровода, применяется для соединения трубопроводной арматуры и присоединении различных приборов, насосов, задвижек, соединительных частей машин, кранов, резервуаров, теплообменного оборудования.
| Маркировка |
32-6-11-1-В-Ст 09Г2С ГОСТ 33259-2015 |
| ГОСТ |
33259-2015 |
| Тип фланцев |
11 |
| Номер размерного ряда |
1 |
| Сталь |
09Г2С |
| Номинальный диаметр DN, мм |
32 |
| Номинальное давление PN, кгс/см2 |
6 |
| Вес, кг |
1.1 |
| Внешний диаметр D, мм |
120 |
| Исполнение |
В |
| Межосевой диаметр D1, мм |
90 |
| Диаметр выступа, мм |
70 |
| Внутренний диаметр dв, мм |
31 |
| Диаметр основания воротника, мм |
50 |
| Диаметр воротника, мм |
39 |
| Диаметр отверстия, мм |
14 |
| Число отверстий |
4 |
| Толщина фланца, мм |
12 |
| Высота воротника, мм |
33 |
| Высота выступа, мм |
2 |
| Номинальный диаметр болтов или шпилек |
М12 |
| Группа контроля I |
Цена под запрос |
| Группа контроля II |
Цена под запрос |
| Группа контроля III |
Цена под запрос |
| Группа контроля IV |
Цена под запрос |
| Группа контроля V |
Цена под запрос |
