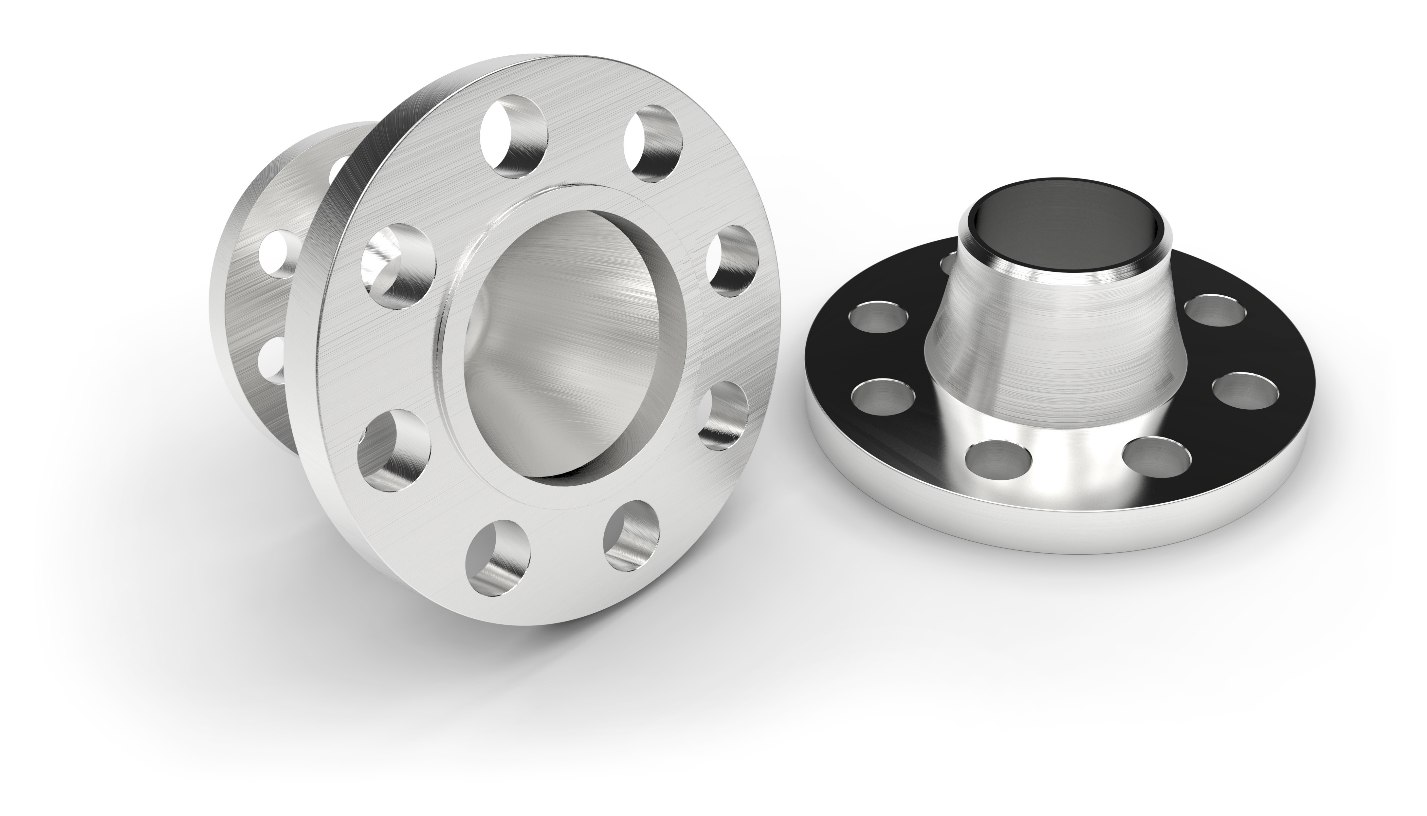

Воротниковый фланец приварной встык Ду 40 Ру 200 сталь 09Г2С

Все производители
Наименование:Воротниковый фланец приварной встык Ду 40 Ру 200 сталь 09Г2С
Артикул:40-200-11-1-В-Ст 09Г2С ГОСТ 33259-2015

Воротниковый фланец стальной приварной встык, выполненный по ГОСТу 33259-2015, сделан из стали 09Г2С, условный проход Ду (DN) 40 мм, давление Ру (PN) 200 кгс/см2. Является необходимым элементом для трубопровода, применяется для соединения трубопроводной арматуры и присоединении различных приборов, насосов, задвижек, соединительных частей машин, кранов, резервуаров, теплообменного оборудования.

Маркировка 40-200-11-1-В-Ст 09Г2С ГОСТ 33259-2015
ГОСТ 33259-2015
Тип фланцев 11
Номер размерного ряда 1
Сталь 09Г2С
Номинальный диаметр DN, мм 40
Номинальное давление PN, кгс/см2 200
Вес, кг 5.46
Внешний диаметр D, мм 170
Исполнение В
Межосевой диаметр D1, мм 124
Диаметр выступа, мм 88
Внутренний диаметр dв, мм 36
Диаметр основания воротника, мм 74
Диаметр воротника, мм 49
Диаметр отверстия, мм 26
Число отверстий 4
Толщина фланца, мм 31
Высота воротника, мм 72
Высота выступа, мм 3
Номинальный диаметр болтов или шпилек М24
Группа контроля I Цена под запрос
Группа контроля II Цена под запрос
Группа контроля III Цена под запрос
Группа контроля IV Цена под запрос
Группа контроля V Цена под запрос
